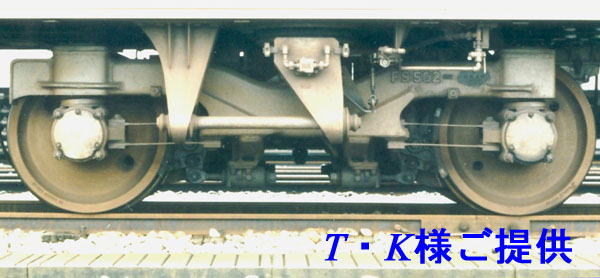

| FS502 |
|
| FS502 |
 |

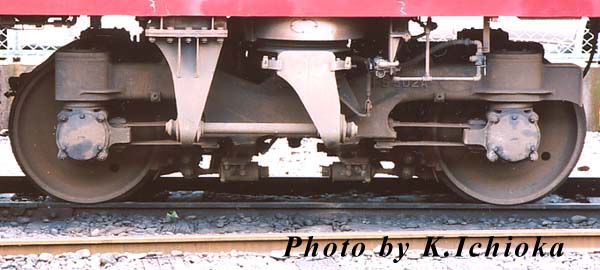

| FS502A |
 |

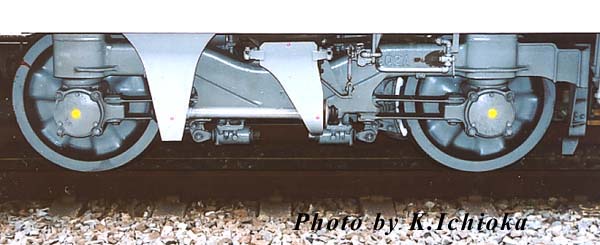

| FS502A |
 |

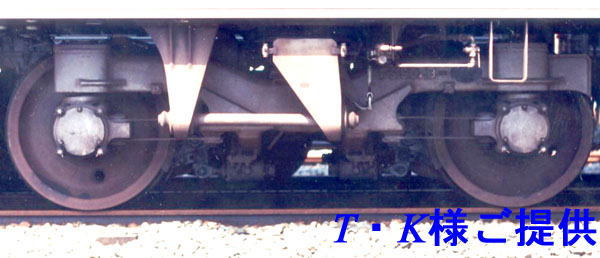

| FS502B |
| 軸箱支持装置 | 住友S型, SU型片側支持板式＋軸コイルバネ |
| 二次バネ装置 | ダイレクトマウント空気バネ（ダイアフラム）＋ボルスタアンカ |
| 牽引装置 | ボルスタアンカ＋心皿 |
| 固定軸距[mm] | 2,200 |
| 車輪径[mm] | 860 |
| 主な使用車種 | 帝都高速度交通営団5000系他 |
| メモ | FS502はS型軸箱支持, FS502A, FS502BはSU型軸箱支持 |
